M5, Snímač stupňovitý, diamantem potažená kulička, dřík z karbidu wolframu

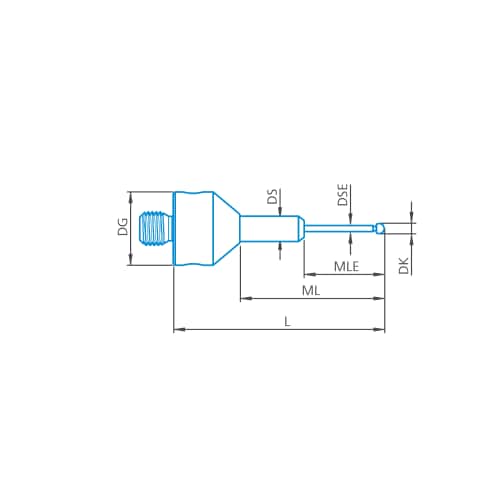

Diamond!Scan© mono Snímač se stupňovitým dříkem M5, DK0,5 L24
Diamantem potažený snímač s kuličkou a dříkem z jednoho kusu pro nejvyšší stabilitu a přesnost. Závit M5 pro aktivní snímací senzory VAST.
- Sférické snímače mají stejné sondovací chování v každém směru
- Diamantem potažená kulička odolná proti usazeninám a opotřebení
- Leštěný povrch pro vysoce citlivé materiály
- Dřík z karbidu wolframu s vysokou tuhostí
- Vyšší stabilita díky stupňovitému dříku
- Osvědčená kvalita ZEISS díky špičkové výrobě.
- Aplikace
- Tactile
- typ produktu
- Stylus
- Stylus Type
- Stepped
- Connection Type
- M5
- materiál snímače
- Diamond Coated
- Stylus Tip
- Sphere-Segment
- kulička
- 0.5 mm
- Délka (L)
- 24.0 mm
- Measuring Length
- 14.0 mm
- 2. Measuring Length (MLE)
- 2.5 mm
- Shaft Material
- Tung. Carb.
- Ø Shaft (DS)
- 1.0 mm
- Ø 2. Shaft (DSE)
- 0.3 mm
- Ø Body (DG)
- 11.0 mm
- Weight
- 6.21 g
Snímače s kuličkami potaženými diamantem jsou velmi robustní a během měření na nich téměř nedochází k usazování materiálu. Díky velmi hladkému povrchu, kterého je dosaženo speciálním procesem leštění, jsou diamantem potažené kuličky vyrobené společností ZEISS také velmi vhodné pro měření na vysoce citlivých materiálech, jako jsou zrcadlové povrchy nebo skleněná tělesa. Patentovaný výrobní proces navíc umožňuje výrobu vysoce přesných kuliček s kulovitostí menší než 70 nm. ZEISS používá tvrdokovové karbidové dříky pro standardní snímače. Ty představují dobrou kombinaci z hlediska hmotnosti, tuhosti a tepelné roztažnosti.
Product note
V závislosti na materiálu snímače a obrobku může docházet k opotřebení nebo usazování materiálu. Proto snímače pravidelně kontrolujte pod mikroskopem a nezapomeňte je vyčistit nebo vyměnit, pokud jsou poškozené. V závislosti na typu a stupni znečištění je k dispozici široká škála čisticích prostředků. Aplikační technici ZEISS doporučují čisticí ubrousky na snímače nebo utěrky z mikrovlákna.
