Snímače

Snímače ZEISS jsou k dispozici v různých provedeních. Nabízíme rozsáhlé portfolio standardních snímačů se závity M2, M3, M3XXT nebo M5. Tyto snímače mají snímací elementy vyrobené z různých materiálů a také různé provedení dříku. Dále jsou také k dispozici snímače bez závitu a speciální snímače pro měření tvaru, kontury a drsnosti povrchu.
u00D8 Koule (DK)
Délka (L)
Měření. Len.
Rubínový sférický válec pro měření tenkých hran součástí
Ideálně se hodí pro použití s XXT
Optimalizovaná hmotnost dosažená použitím vybraného materiálu
Osvědčená kvalita ZEISS díky použití vybraných materiálů
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Rubínový válec pro měření tenkých hran součásti
Vysoce tuhý dřík z tvrdokovu
Přímý dřík s delší měřicí délkou
Osvědčená kvalita ZEISS díky použití vybraných materiálů
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Rubínová koule vhodná pro širokou škálu měřicích úloh
Hřídel z karbidu wolframu s vysokou tuhostí
Rovná hřídel s delší měřicí délkou
Osvědčená kvalita ZEISS díky použití vybraných materiálů
  Dodání od 19 pracovní dny
Vyberte variantu produktu
Kulička z nitridu křemíku vhodná zejména pro hliník
Vysoce tuhý dřík z tvrdokovu
Přímý dřík s delší měřicí délkou
Osvědčená kvalita ZEISS díky použití vybraných materiálů
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Rubínová kulička vhodná pro nejrůznější měřicí úlohy
Dřík z tvrdokovu s vysokou tuhostí
Osazený dřík pro vyšší stabilitu
Osvědčená kvalita ZEISS díky použití vybraných materiálů
  Dodání od 2 pracovní dny
Vyberte variantu produktu

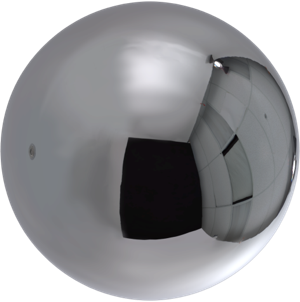

Tvrdokov (karbid wolframu) umožňuje průměry kuliček ve speciálních velikostech
Vysoce tuhý dřík z tvrdokovu
Osazený dřík pro vyšší stabilitu
Osvědčená kvalita ZEISS díky použití vybraných materiálů
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Kulička z nitridu křemíku vhodná zejména pro hliník
Dřík z tvrdokovu s vysokou tuhostí
Přímý dřík s delší měřicí délkou
Osvědčená kvalita ZEISS díky použití vybraných materiálů
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Rubínová kulička vhodná pro nejrůznější měřicí úlohy
Vysoce tuhý dřík z tvrdokovu
Přímý dřík s delší měřicí délkou
Osvědčená kvalita ZEISS díky použití vybraných materiálů
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Různé materiály dříku

Různé materiály dříku

Na tuhost snímače má největší vliv použitý materiál dříku a průřez dříku. Pro standardní snímače používá ZEISS dříky vyrobené z vysoce pevného tvrdokovu - karbidu wolframu. Představují dobrý kompromis z hlediska hmotnosti, průhybu a tepelné roztažnosti. Snímače s dříkem ThermoFit jsou obzvláště lehké, tuhé a mají pouze malou délkovou roztažnost vlivem tepla. Jsou proto zvláště vhodné pro aplikace s M3XXT a pro dlouhé snímače s velkou tloušťkou dříku. ZEISS je jediným dodavatelem, který pro adaptéry používá vysoce pevnou titanovou slitinu třídy 5. Díky tomu se tyto adaptéry vyznačují vysokou tuhostí, jsou výrazně lehčí než ocelové adaptéry, jsou také nemagnetické a odolné proti korozi.
Vhodný materiál pro snímací kuličky

Vhodný materiál pro snímací kuličky

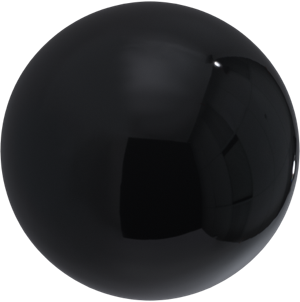

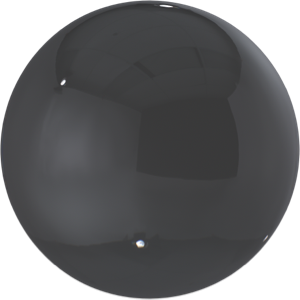

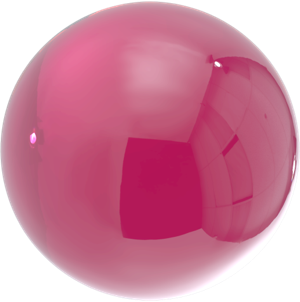

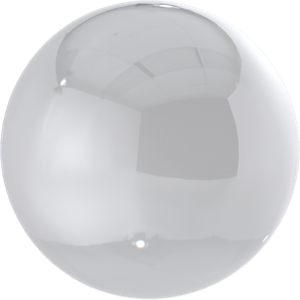

Jako snímací element se většinou používá kulička. Může být vyrobena z různých materiálů a hodí se pro různé použití podle daného materiálu. Standardní jsou rubínové kuličky, u kterých ale při kontinuálním skenování může docházet k opotřebení nebo k nánosu materiálu na některé povrchy. Alternativou je nitrid křemíku, který například při skenování hliníku vykazuje menší nános materiálu. Diamantem potažené nebo celodiamantové kuličky se hodí zejména pro skenování tvrdých povrchů nebo měkkých hliníkových slitin. Mohou se s nimi snímat i ostré hrany nebo lze provádět bodové snímání s vysokým zatížením. Mají velmi dlouhou životnost, protože se neopotřebovávají a nedochází u nich k nánosu materiálu.
