Prodloužení

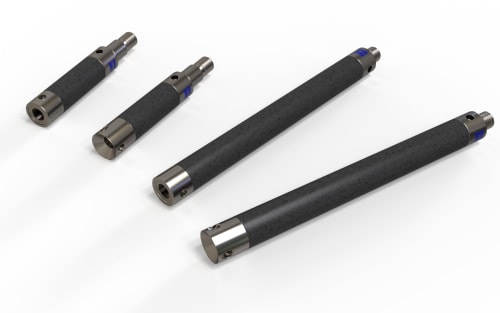

Při dotykovém měření součástí mohou být některé měřené elementy obtížně přístupné. V takovém případě je nutné použít prodloužení snímače. Zatímco pro spínací dotykové senzory postačují kovové prodlužovací nástavce, u skenovacích dotykových senzorů se stále více prosazuje provedení z uhlíkových vláken.
Délka (L)
Nízká hmotnost – sestavení složitých snímačových konfigurací
Tepelně stabilní – nedochází k tepelné roztažnosti materiálu a tím ztrátě přesnosti
Staticky tuhé – maximální tuhost umožňuje rychlejší skenování bez ztráty přesnosti
Trubky z uhlíkových vláken vyvinuté společností ZEISS
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Nízká hmotnost – sestavení složitých snímačových konfigurací
Tepelně stabilní – nedochází k tepelné roztažnosti materiálu a tím ztrátě přesnosti
Staticky tuhé – maximální tuhost umožňuje rychlejší skenování bez ztráty přesnosti
Trubky z uhlíkových vláken vyvinuté společností ZEISS
  Dodání od 7 pracovní dny
Vyberte variantu produktu
Nízká hmotnost – sestavení složitých snímačových konfigurací
Tepelně stabilní – nedochází k tepelné roztažnosti materiálu a tím ztrátě přesnosti
Staticky tuhé – maximální tuhost umožňuje rychlejší skenování bez ztráty přesnosti
Trubky z uhlíkových vláken vyvinuté společností ZEISS
  Dodání od 4 pracovní dny
Vyberte variantu produktu
Nízká hmotnost – sestavení složitých snímačových konfigurací
Tepelně stabilní – nedochází k tepelné roztažnosti materiálu a tím ztrátě přesnosti
Staticky tuhé – maximální tuhost umožňuje rychlejší skenování bez ztráty přesnosti
Trubky z uhlíkových vláken vyvinuté společností ZEISS
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Nízká hmotnost – sestavení složitých snímačových konfigurací
Tepelně stabilní – nedochází k tepelné roztažnosti materiálu a tím ztrátě přesnosti
Staticky tuhé – maximální tuhost umožňuje rychlejší skenování bez ztráty přesnosti
Trubky z uhlíkových vláken vyvinuté společností ZEISS
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Nízká hmotnost – sestavení složitých snímačových konfigurací
Tepelně stabilní – nedochází k tepelné roztažnosti materiálu a tím ztrátě přesnosti
Staticky tuhé – maximální tuhost umožňuje rychlejší skenování bez ztráty přesnosti
Trubky z uhlíkových vláken vyvinuté společností ZEISS
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Nízká hmotnost – sestavení složitých snímačových konfigurací
Tepelně stabilní – nedochází k tepelné roztažnosti materiálu a tím ztrátě přesnosti
Staticky tuhé – maximální tuhost umožňuje rychlejší skenování bez ztráty přesnosti
Trubky z uhlíkových vláken vyvinuté společností ZEISS
  Dodání od 7 pracovní dny
Vyberte variantu produktu
Nízká hmotnost – sestavení složitých snímačových konfigurací
Tepelně stabilní – nedochází k tepelné roztažnosti materiálu a tím ztrátě přesnosti
Staticky tuhé – maximální tuhost umožňuje rychlejší skenování bez ztráty přesnosti
Trubky z uhlíkových vláken vyvinuté společností ZEISS
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Nízká hmotnost – sestavení složitých snímačových konfigurací
Tepelně stabilní – nedochází k tepelné roztažnosti materiálu a tím ztrátě přesnosti
Staticky tuhé – maximální tuhost umožňuje rychlejší skenování bez ztráty přesnosti
Trubky z uhlíkových vláken vyvinuté společností ZEISS
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Nízká hmotnost – sestavení složitých snímačových konfigurací
Tepelně stabilní – nedochází k tepelné roztažnosti materiálu a tím ztrátě přesnosti
Staticky tuhé – maximální tuhost umožňuje rychlejší skenování bez ztráty přesnosti
Trubky z uhlíkových vláken vyvinuté společností ZEISS
  Dodání od 2 pracovní dny
Vyberte variantu produktu
Správné prodloužení pro vaše požadavky na přesnost

Správné prodloužení pro vaše požadavky na přesnost

Měřené hodnoty, které souřadnicový měřicí stroj zaznamenává, závisí na tom, jak dobře snímací systém zachycuje vlastnosti povrchu. Snímač zaznamenává data přímo na součásti a přes prodloužení a talířkový adaptér je přenáší do snímací hlavy. Jako součást celkového senzorového systému mají tudíž prodlužovací nástavce významný vliv na přesnost měření. U spínacích dotykových senzorů – jako jsou systémy M2 a M3 – se stále používají kovová prodloužení, protože materiál má zde jen malý vliv na nejistotu měření v porovnání se skenovací technologií. Pro dotykové skenovací senzory jsou naopak prodlužovací nástavce z uhlíkových vláken ZEISS REACH CFX velmi vhodné, ať se jedná o vstupní úroveň nebo jsou navrženy pro maximální přesnost. Titan a hliník jsou starší technologie. Prodlužovací nástavce z uhlíkových vláken ZEISS REACH CFX jsou nejen lehké a délkově stabilní, ale také vysoce odolné proti ohybu a krutu. To snižuje odchylky až pětinásobně a pomáhá předcházet nákladným chybným rozhodnutím v důsledku nepřesných naměřených výsledků.
REACH CFX pro vaše požadavky na přesnost

REACH CFX pro vaše požadavky na přesnost

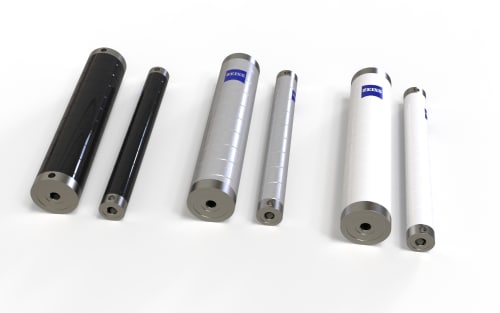

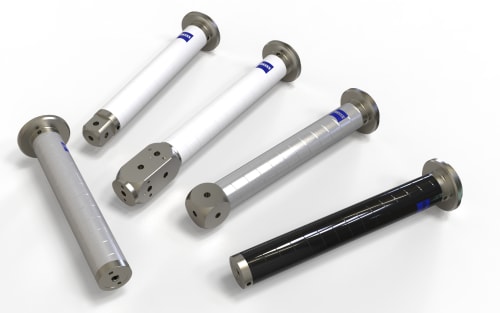

Tři varianty prodloužení, ZEISS REACH CFX 1, CFX 3 a CFX 5, jsou přizpůsobené daným rozpočtovým úrovním a požadavkům na přesnost souřadnicových měřicích strojů. Prodlužovací nástavec CFX 1 je cenově srovnatelný s titanovými nebo hliníkovými nástavci, ale z hlediska přesnosti funguje výrazně lépe než kovy. CFX 3 má výrazně zvýšenou přesnost ve srovnání s prodloužením CFX 1. ZEISS REACH CFX 5 završuje portfolio a splňuje nejvyšší technické požadavky. Tato kvalita je na trhu nepřekonatelná. Doporučujeme ZEISS REACH CFX 1 pro: ZEISS SPECTRUM, ZEISS CONTURA a srovnatelné souřadnicové měřicí stroje ZEISS REACH CFX 3 pro: ZEISS PRISMO, ZEISS PRISMO fortis, ZEISS ACCURA a podobné souřadnicové měřicí stroje ZEISS REACH CFX 5 pro: ZEISS PRISMO verity, ZEISS PRISMO ultra, ZEISS MICURA, ZEISS XENOS a podobné souřadnicové měřicí stroje
