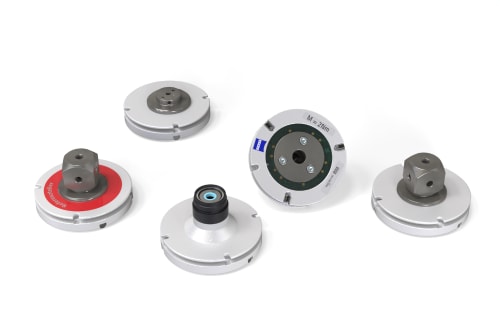

ZEISS VAST/VAST Gold
Upínací talířky pro senzory VAST/VAST Gold s aktivovanými funkcemi čipu a M5 závitem

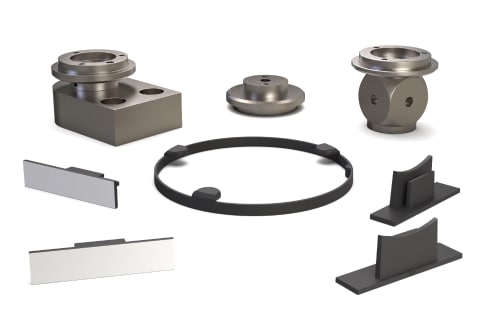

Upínací talířky
Upínací talířek je důležitým rozhraním mezi souřadnicovým měřicím strojem a vaší součástí. Zejména na rozhraní se snímací hlavou nejsou možné žádné kompromisy. Upínací talířky ZEISS jsou vyráběny výhradně firmou ZEISS v Německu, kde je kvalita neustále sledována podle našich přísných testovacích postupů.
Typy upínacích talířků
Originální upínací talířky ZEISS - Perfektní upínací talířek pro váš měřicí systém

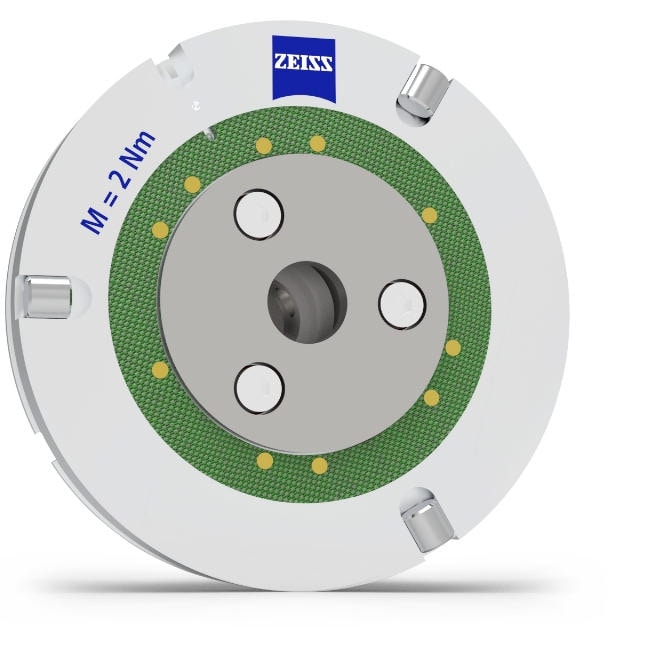

ZEISS VAST
Upínací talířky ZEISS VAST podporují senzory ZEISS VAST Gold a ZEISS VAST XT Gold. ZEISS VAST Gold je ideální senzor pro dotykové skenování a měření jednotlivých bodů s dlouhými snímači. Zvládnou snímače o délce až 800 milimetrů a hmotnosti až 800 gramů. Tento senzor se vyznačuje vysokou rychlostí skenování.

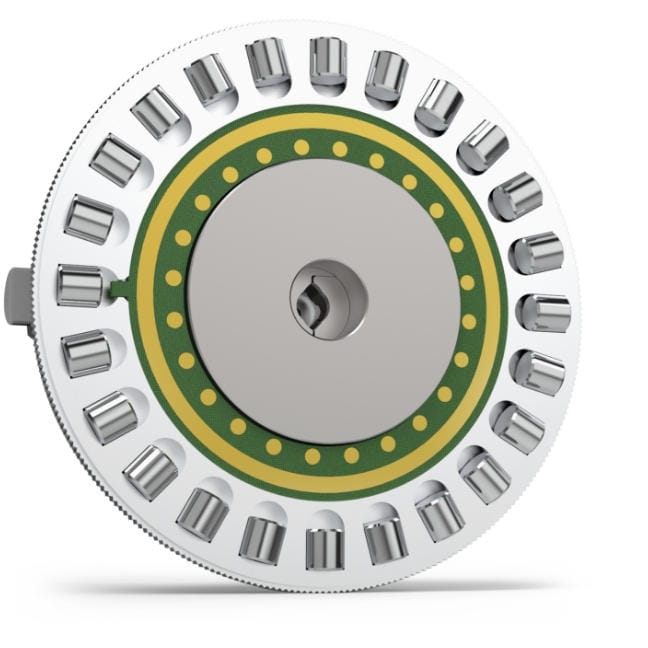

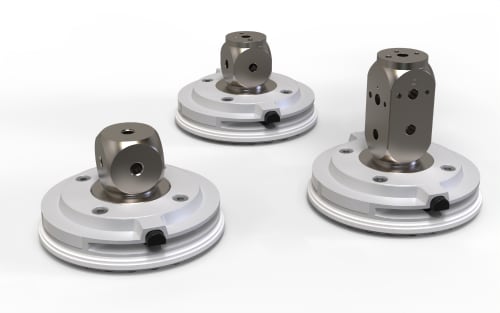

ZEISS VAST XTR
Upínací talířky ZEISS VAST XTR jsou vhodné pro senzory ZEISS VAST XTR Gold. Díky integrované otočné ose polohuje snímací hlava VAST XTR Gold snímací dotek vždy ve směru měřeného elementu.

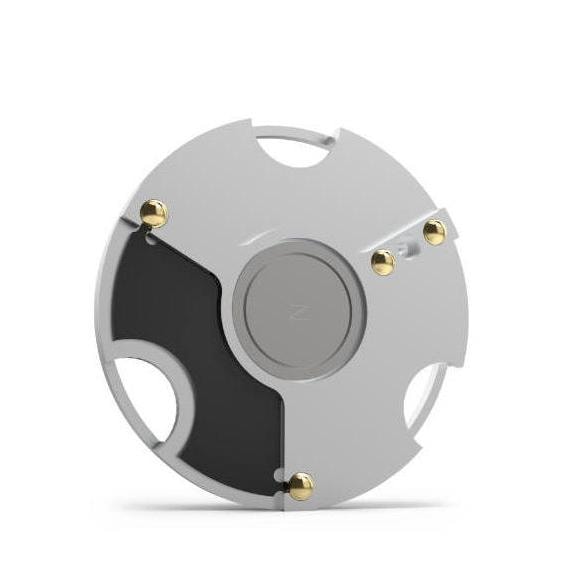

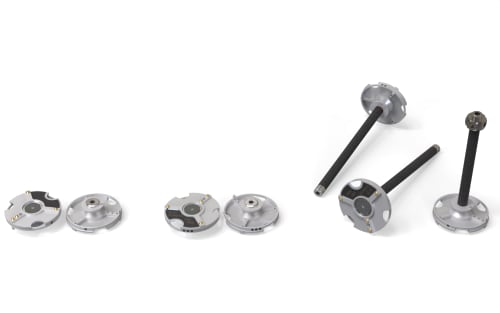

ZEISS VAST XXT
Upínací talířky podporující senzory ZEISS VAST XXT. Tento senzor umožňuje vysoce přesné skenování na otočné hlavě ZEISS RDS. Zdokonalené upínání talířků XXT zajišťuje stabilitu a vysokou přesnost. Pozlacené kontakty zlepšují elektrickou vodivost pro robustnější přenos dat.
Přehled vašich výhod
Špičkové upínací talířky: originál od společnosti ZEISS

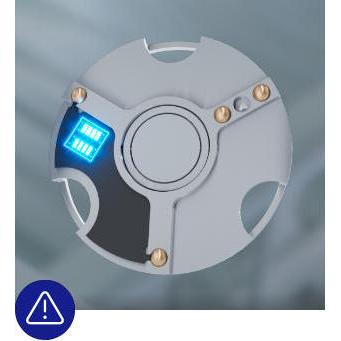

Prevence provozních chyb a nesprávných měření
ZEISS upínací talířky indetifikují konfiguraci snímačů prostřednictvím integrovaného ID čipu. Tato technologie zabraňuje provozním chybám a nepřesným měřením. Další výhoda originálního upínacího talířku: Na displeji ovládacího panelu máte k dispozici více informací, jako je měřicí síla nebo úhel aktivní konfigurace snímačů.

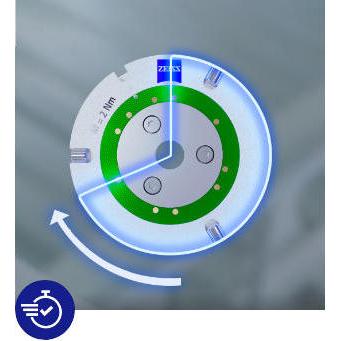

Zkrácení doby měření
Funkce „Fly Scan“ originálních upínacích talířků ZEISS umožňuje snímači kontinuální skenování přerušovaných elementů. Výsledkem je výrazně kratší doba programování a měření. V závislosti na obrobku může tento postup ušetřit až 70 % času měření, například při měření hlavové kružnice na ozubení.

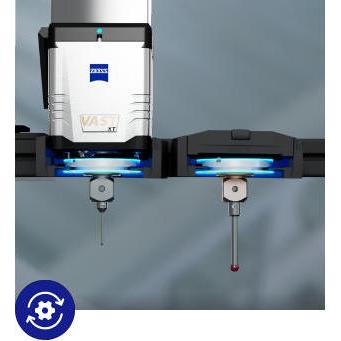

Zrychlení výměny snímačů
Softwarová funkce ''Quick Change'' umožňuje zrychlit výměnu snímačů až o 50 % času. Tato funkce se vyplatí u složitých součástí, jejichž měření vyžaduje několik takových výměn. Všechny funkce sady VAST Performance Kit lze používat pouze s originálními upínacími talířky ZEISS./p>

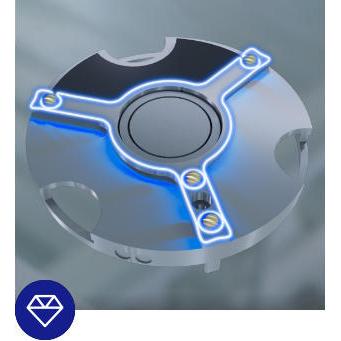

Silnější přenos dat
Vylepšené upínání talířků XXT udržuje stabilitu systému při zachování stejně vysoké přesnosti. Pozlacené kontakty zlepšují elektrickou vodivost a zajišťují silnější přenos dat. Celková efektivita CMM zařízení je zaručena pouze při použití originálních upínacích talířků ZEISS.
Nejčastější dotazy ohledně upínacích talířků
Utahovací moment upínacích talířků je velmi důležitý a musí být dodržen. Pokud jsou šrouby utaženy s nižším utahovacím momentem, hrozí riziko, že se snímací systém vykloní, což může vést k chybám měření způsobeným snímáním dříkem snímače. Pokud jsou šrouby utaženy příliš, hliníkové tělo talířku se zdeformuje a již nebude správně uchopeno hlavou, což sníží možnosti opakovatelnosti.
Pozlacené kuličky byly implementovány k zajištění stabilnějšího přenosu dat. Povrchová úprava pozlacení zajišťuje zlepšení přenosu elektronických dat lépe než ocelové kuličky známé z předchozích provedení. Tyto povrchové úpravy jsou známé také z oblasti audiotechniky, kde jsou konektory rovnež pozlacené. Zejména u souřadnicových měřicích strojů, které se ve výrobě nacházejí v prostředí s obsahem oleje a prachu, umožňují tyto pozlacené kuličky dosáhnout výrazně lepších výsledků.
Od zavedení senzoru VAST XT je technicky možné identifikovat snímací systémy pomocí čipu. To je základem pro řadu možností v řízení strojů a softwaru CALYPSO. Tento čip je aktivován od roku 2007 a používá se v mnoha aplikacích. Stále více funkcí stroje nebo softwaru může být implementováno pouze pomocí těchto aktivovaných čipů. Talířky s čipem poznáte pomocí loga ZEISS a dvou samolepek s číslem výrobku a sériovým číslem.
Bez ohledu na použitý senzor jsou všechny upínací talířky nejdůležitější součástí v řetězci snímacího systému. Talířek přenáší odchylku senzoru do samotného senzoru. Čím lepší a stabilnější je toto spojení, tím jsou spolehlivější naměřené hodnoty. Tato bezpečnost přenosu může být omezena v případě špinavých nebo poškozených talířků. Proto doporučujeme pravidelné čištění a kontrolu kritických součástí pod mikroskopem. Kritickými komponenty jsou 3 válce a deska ve středu talířku. Obě součásti by měly být zcela bez kontaminace a poškození. Pro čištění lze použít vhodné čisticí utěrky. V závislosti na typu a odolnosti nečistot lze použít i jiné čisticí prostředky. Doporučujeme však odbornou konzultaci s našimi specialisty ZEISS.
Upínací talířky ZEISS jsou součástí technologie senzorů ZEISS, kterou není tak snadné okopírovat. Základní funkce stroje a softwaru CALYPSO lze samozřejmě používat. Nicméně nové řídící jednotky a mnoho softwarových opcí mohou číst pouze speciálně vyvinutou technologii v originálních upínacích talířcích ZEISS. Mnohé levné kopie na trhu nejsou schopny tuto konkrétní technologii implementovat, a může se stát, že již nebudou fungovat s novými řídícími jednotkami nebo novými funkcemi. Pouze originální upínací talířky ZEISS mohou zaručit plnou funkčnost stroje.
