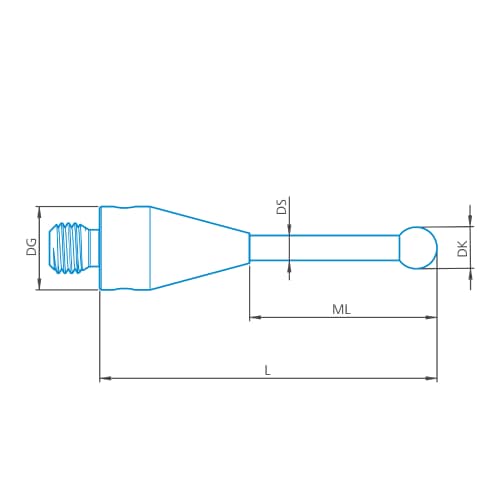

M3 XXT Snímač přímý, diamantová kulička, dřík z tvrdokovu fotografie produktu Front View L
M3 XXT Snímač přímý, diamantová kulička, dřík z tvrdokovu fotografie produktu

M3 XXT Snímač přímý, diamantová kulička, dřík z tvrdokovu

626113-0209-051
€ 876.49bez DPH
Vyrobeno na zakázku
Application

Styli s plnou diamantovou koulí pro snímací aplikace, kde se běžně používá jedna strana koule. Závit M3 pro sondy ZEISS VAST XXT.

  • M3 XXT má větší průměr základny pro větší tuhost
  • Plná diamantová koule odolná vůči usazeninám materiálu
  • Vysoce odolný vůči extrémně tvrdým a abrazivním materiálům
  • Hřídel z karbidu wolframu s vysokou tuhostí
  • Rovná hřídel s delší měřicí délkou
  • Osvědčená kvalita ZEISS díky špičkové výrobě.
Podrobnosti
aplikace
Tactile
typ produktu
Stylus
Stylus Type
Straight
Connection Type
M3 XXT
materiál snímače
Diamond
Stylus Tip
Sphere
kulička
2.0 mm
délka
51.0 mm
Measuring Length
42.0 mm
Shaft Material
Tung. Carb.
Ø Shaft (DS)
1.5 mm
Ø Body (DG)
5.0 mm
Weight
1.7 g

Product note

Nedoporučuje se míchat prvky M3 RENISHAW se systémy ZEISS XXT. Rozdílné průměry základen mohou způsobit uvolnění spojení, což může vést k chybám měření. V závislosti na materiálu břitů a obrobku může dojít k opotřebení nebo usazení materiálu na břitech. Proto styly pravidelně kontrolujte pod mikroskopem a v případě poškození je vyčistěte nebo vyměňte. V závislosti na typu a stupni znečištění je k dispozici široká škála čisticích prostředků. Aplikační technici ZEISS doporučují čisticí ubrousky na stylusy nebo utěrky z mikrovlákna.
